OPA-1000可廣泛用于可廣泛應用于冶金、鑄造、鋼鐵和有色金屬等行業， 在汽車制造、船舶、機電設備等領域的零件、產品工藝研發方面都有廣泛的應用。

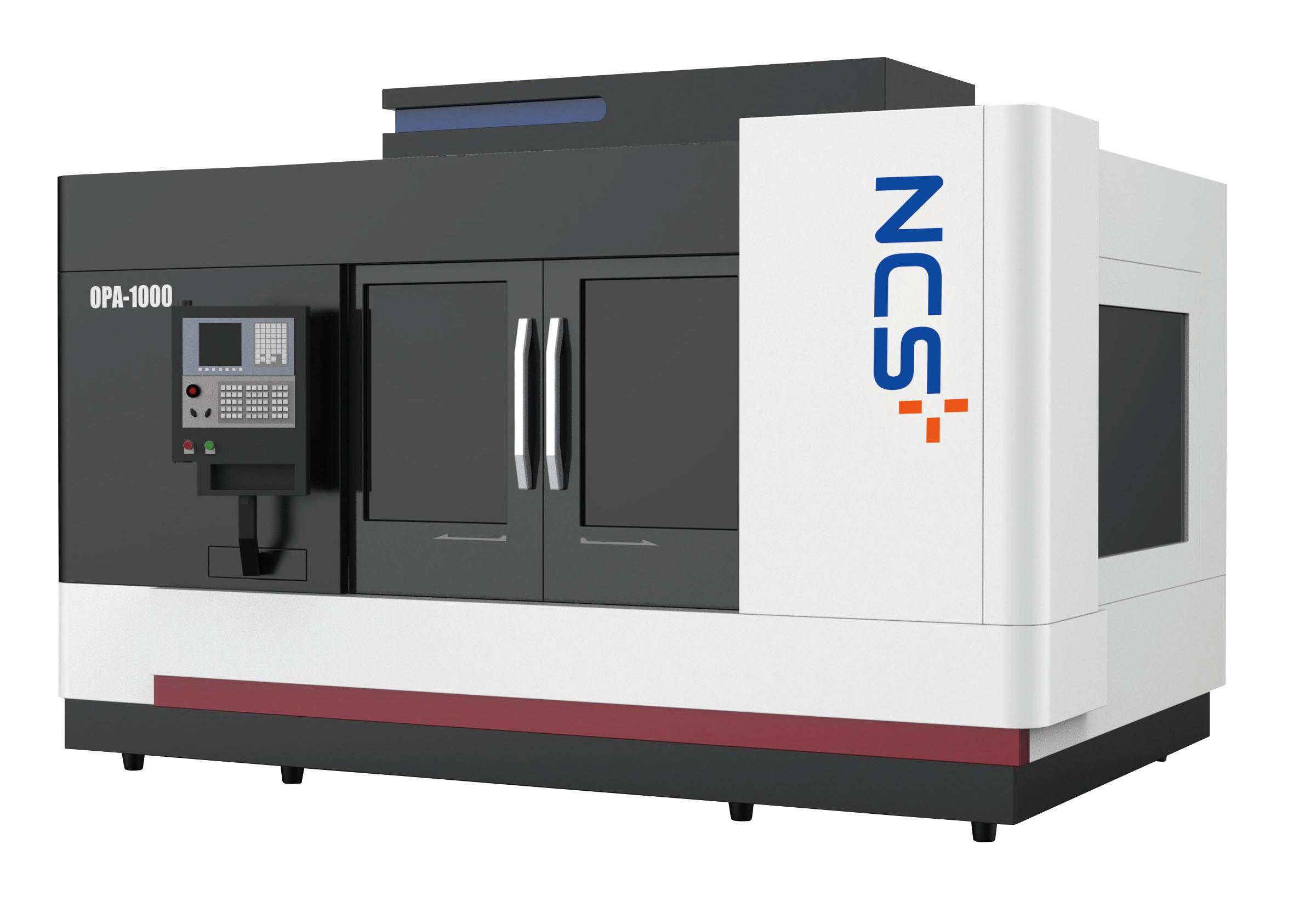

全自動超大尺寸金屬構件原位分析系統OPA-1000，可分析構件尺寸長×寬為1000mm×500mm，突破傳統的以點分析代表表面分析、以小區域結果代表整體構件性能的局限，對構件平面表面實現全覆蓋表征，實現對材料整體的成分和夾雜物分布分析表征。構件采用儀器系統內的CNC自動銑削功能，銑削出具清晰紋路的平整平面，完成前處理過程，通過上位機軟件設置掃描區域、固定光譜儀分析高度，上位機軟件自動編輯運動測試G代碼并發送測試指令，采集系統開始采集PMT的光譜強度信號，強度信號通過采集系統返回到上位機軟件，軟件解析強度信號轉變?yōu)闈舛刃盘枺�所得到的測定結果以二維圖、三維圖和統計圖的形式將樣品表面的偏析、夾雜的信息展現出來。

儀器參數
巴邢—龍格架法，光柵焦距500 mm
高發光全息光柵，刻線為2700條/mm
譜線范圍：160 nm ~ 650 nm
色散率
一級色散率：0.74 nm/mm
二級色散率：0.37 nm/mm
分辨率：優于0.01 nm
標準檢測通道數量：15個

儀器特點

1、 全自動的加工掃描系統，采用分析加工分體式結構；
行程范圍：X軸 1200mm； Y軸 510mm；Z軸 560mm；W軸 560mm
移動速度：1mm/min~24000mm/min
位置精度：雙向定位精度 X軸 0.016/0.010；Y/Z/W軸0.012/0.010
雙向重復定位精度X軸 0.008/0.006；Y/Z/W軸0.008/0.006
切削進給速度（mm/min）：3-15000；
工件重量：承載能力（均布）900kg；
2 、可分析金屬構件尺寸1000*500mm；
3、 采用PMT采集系統，根據分析需要，可更換適配的分析通道，分析通道數可為19；
4 、可根據金屬構件的平面構型，選擇不同的掃描形式：方形、圓形、米形、扇形、異形等；
5 、自主研發整套軟件，設計友好，操作簡便，可同時控制、接收和處理多個PMT多個信號通道；
6 、軟件自動解析光譜強度信號，將其轉變?yōu)闈舛刃盘�，所得到的測定結果以
二維圖、三維圖和統計圖的形式將金屬構件表面的偏析、夾雜的信息展現出來
7、 軟件實時監控運行狀況，具備遠程控制和交互診斷的功能。
