· 沉淀硬化不銹鋼;注射成型專用粉末.

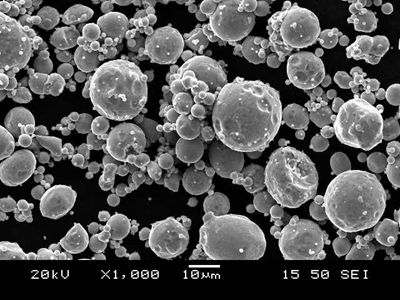

· 高壓氣霧化和水、氣組合霧化粉末；

· 通過改變時效溫度可獲得不同性能與硬度；

· 適用于高強度與硬度；

· 耐蝕性能高于400系列產(chǎn)品；

·化學成分%：

C

Si

Mn

Ni

Cr

Cu

Nb

P

S

≤0.07

≤1.00

≤1.00

3.0-5.0

15.0-17.0

3.0-5.0

0.15-0.45

≤0.04

≤0.03



·物理性能：

品 種

類別

振實密度(g/cm3)大于

氧含量(ppm)小于

D50=8μm

D50=10μm

D50=8μm

D50=10μm

17-4PH

水霧化

3.6-4.7

4.0-4.7

<4300

<4200

氣霧化

4.5-5.00

4.6-5.1

<950

<900



品 種

類別

粒度分布(μm)



燒結(jié)密度(g/cm3)

D10

D50

D90

17-4PH

水霧化

2-5

8-10

20-23

≥7.4

氣霧化

4-7

10-13

22-25

≥7.5



·機械性能：

品 種

極限抗拉強度

/MPa

屈服強度（0.2%）/MPa

伸長率

（%）

硬度

HRB

17-4PH

（燒結(jié)態(tài)）

≥700

≥600

≥4

≥90
